多功能水泵控制閥產品概述：
JD745X多功能水泵控制閥同時有閘閥、逆止閥、水錘消除器三種閥件。 這三種閥件在水泵的運行過程中分別起著不同的作用多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。為了實現水泵運行的自動化，簡化管理，減輕勞動，提高可靠性，人們用水力閥門和電動閥門取代手動閥門，對單體閥門進行改進，出現了緩開緩閉逆止閥、緩動啟閉水力閥門、自動緩閉閘閥、雙速自閉閥等。
多功能水泵控制閥,水泵控制閥基本功能
閘閥平時是處于關閉狀態，水泵啟動時閘閥慢慢打開，水泵停機時，閘閥先快速閉合，到了一定程度在慢慢閉合。水泵的閉閘啟動和閉閘停車，可以有效的防止開泵水錘和停泵水錘，同時，減少了水泵啟動時的電機負荷，水泵在零流量時的軸功率.小，一般僅為設計軸功率的30%。閘閥的另一個功能是，當閘閥關閉時，可以為安裝在閘閥與水泵之間的逆止閥等閥件和水泵提供安全的檢修條件，防止壓水管的水回流。
逆止閥能防止突然斷電時所造成的水流的流向改變，防止倒流。逆止閥的突然關閉易產生水錘現象。在水泵的幾何揚水高度大時，嚴重的水錘瞬間高壓會導致管道破裂，發生嚴重的生產事故。
水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護的目的。所以為了防止水錘對輸水管道的破壞方法，往往在水泵的壓水管上安裝水錘消除器。
多功能水泵控制閥,JD745X多功能水泵控制閥工作原理
（1）停泵狀態，閥板在出口端及隔膜上腔靜壓作用下全部關閉。
（2）水泵啟動時，水壓從旁通管傳入下腔，主閥板及緩閉閥板在進口端及下腔水壓作用下緩慢開啟。
（3）在進水端壓力作用下，閥板上升到.大開口狀態，開口高度由流量決定。
（4）停泵瞬間，流量及壓力突然降低，主閥板在重力作用下開始向下滑落。
（5）當流量接近于零時，主閥被關閉，主閥板上留有泄流孔以減弱水錘沖擊力；主閥板上、下形成壓力差，閥門出口水壓從旁通管進入上腔推動膜片壓板，使下腔水排入閥門進口，緩閉閥板開始緩閉。
（6）緩閉閥板完全關閉泄流孔，閥門回到停泵初始狀態。
多功能水泵控制閥基本構造
閥門的總體尺寸與普通逆止閥相當，由主閥和外裝附件組成。其中，主閥包括閥體、壓板及膜片、大閥板、緩閉閥板、閥座、閥桿組件等部件。緩閉閥板用閥桿組件與壓板及膜片連接一起，膜片壓緊在閥蓋與膜片座之間，膜片的上下運動帶動緩閉閥板上下升降。閥桿穿過大閥板的中心孔，因之大閥板可以在一定的范圍內沿閥桿滑動。平時，大閥板在自重壓緊在閥座上，使閥門處于關閉狀態。多功能水泵控制閥的外裝附件安裝在閥門膜片兩側與閥門進、出水管上，膜片的下腔與閥門進水側的連接管上裝設控制閥、過濾器和一只逆止閥。
膜片的上腔與閥門的出水側的連接管上只設過濾器和一只控制閥。主閥內大閥板和緩閉閥板的運動和所處的位置決定了閥門工作狀態的變化和啟閉。閥門的外裝附件和管路隨時把閥門前后的壓力變化傳遞到閥門內由膜片分成的上腔和下腔，控制大閥板和緩閉閥板的運動，并可以通過調整附件改變大閥板與緩閉閥板的運行速度，使閥門的開啟與緩閉時間處于規定的范圍內。
多功能水泵控制閥,JD745X多功能水泵控制閥技術參數
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓范圍(MPa) |
緩閉時間(S) |
.低動作壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60
(可調) |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.15-1.4 |
|
2.5 |
3.75 |
2.75 |
0.2-2.0 |
多功能水泵控制閥,JD745X多功能水泵控制閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金/2Cr13 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
缸套活塞(活塞型) |
2Cr13 |
|
膜片(膜片型) |
夾織物丁腈橡膠 |
|
調節閥球閥 |
銅合金 |
|
過濾器 |
不銹鋼 |
多功能水泵控制閥,JD745X多功能水泵控制閥主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
|
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1256 |
1600 |

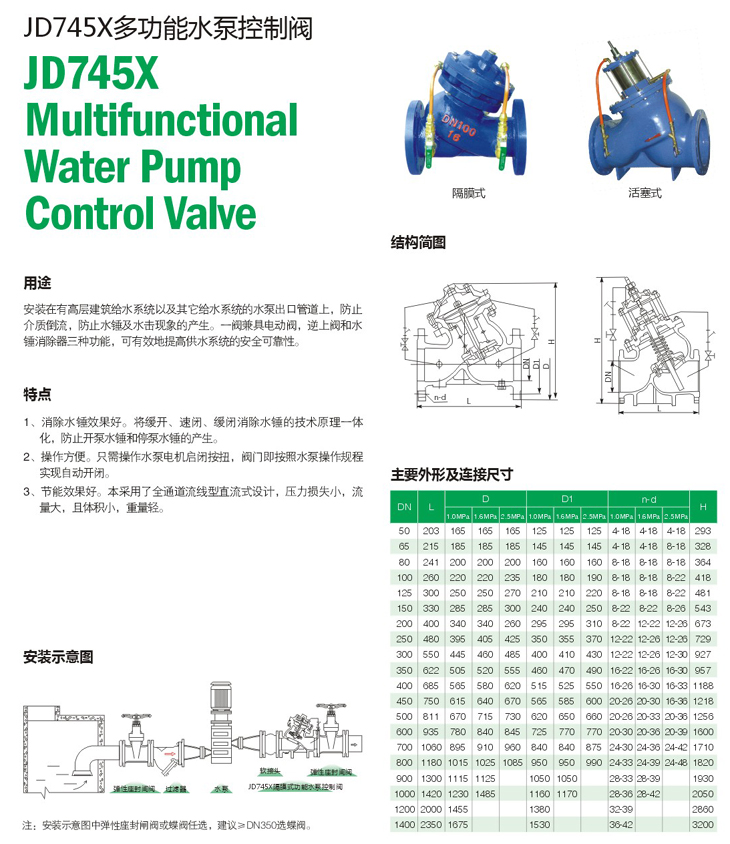

多功能水泵控制閥,JD745X多功能水泵控制閥尺寸結構圖：
