高壓閘閥產品介紹：
高溫高壓閘閥適用于公稱壓力 PN16～32 MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中, 切斷或接通管路介質。適用介質為：水.油品.蒸汽等。操作方式有：手動、齒輪傳動、電動等。

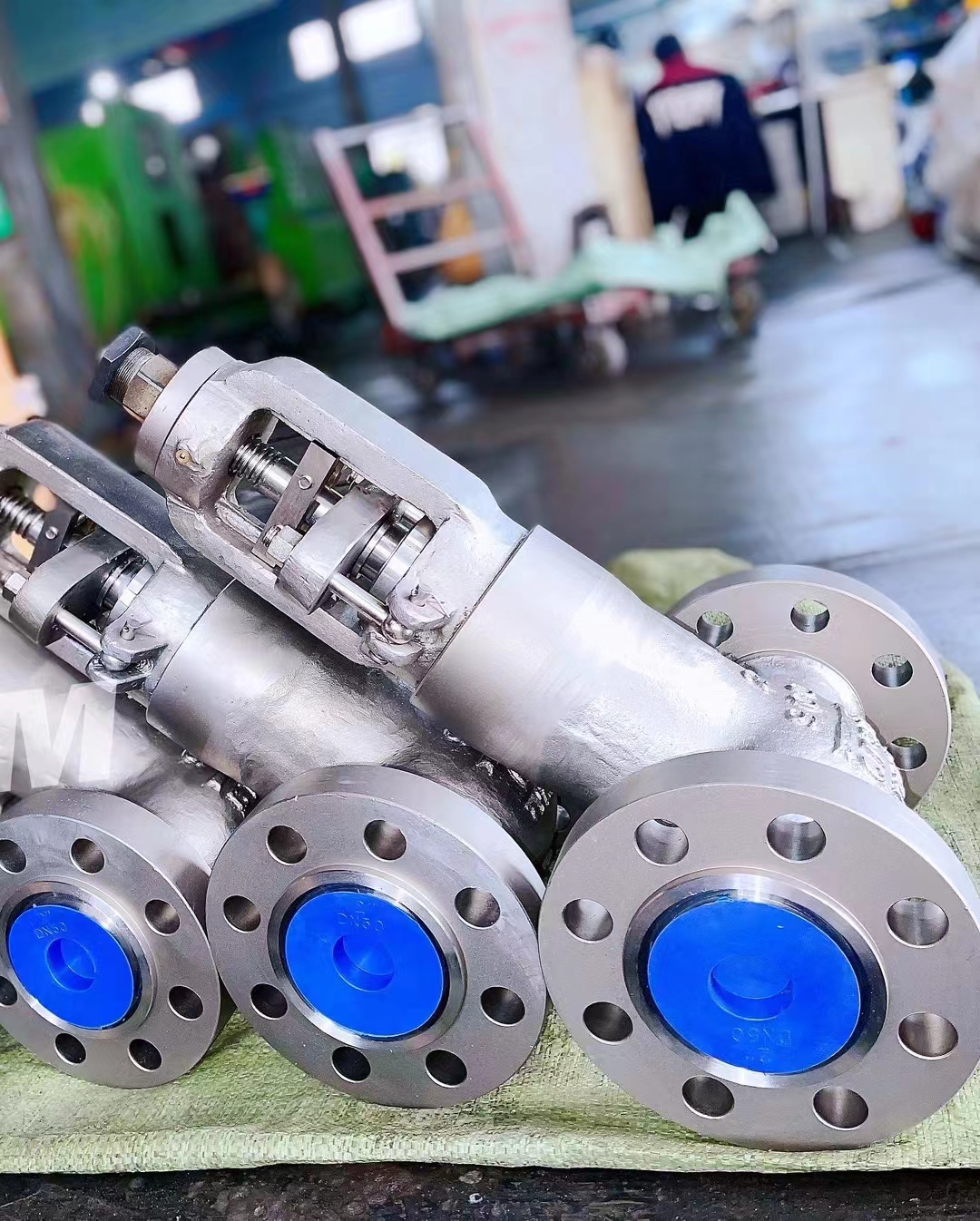

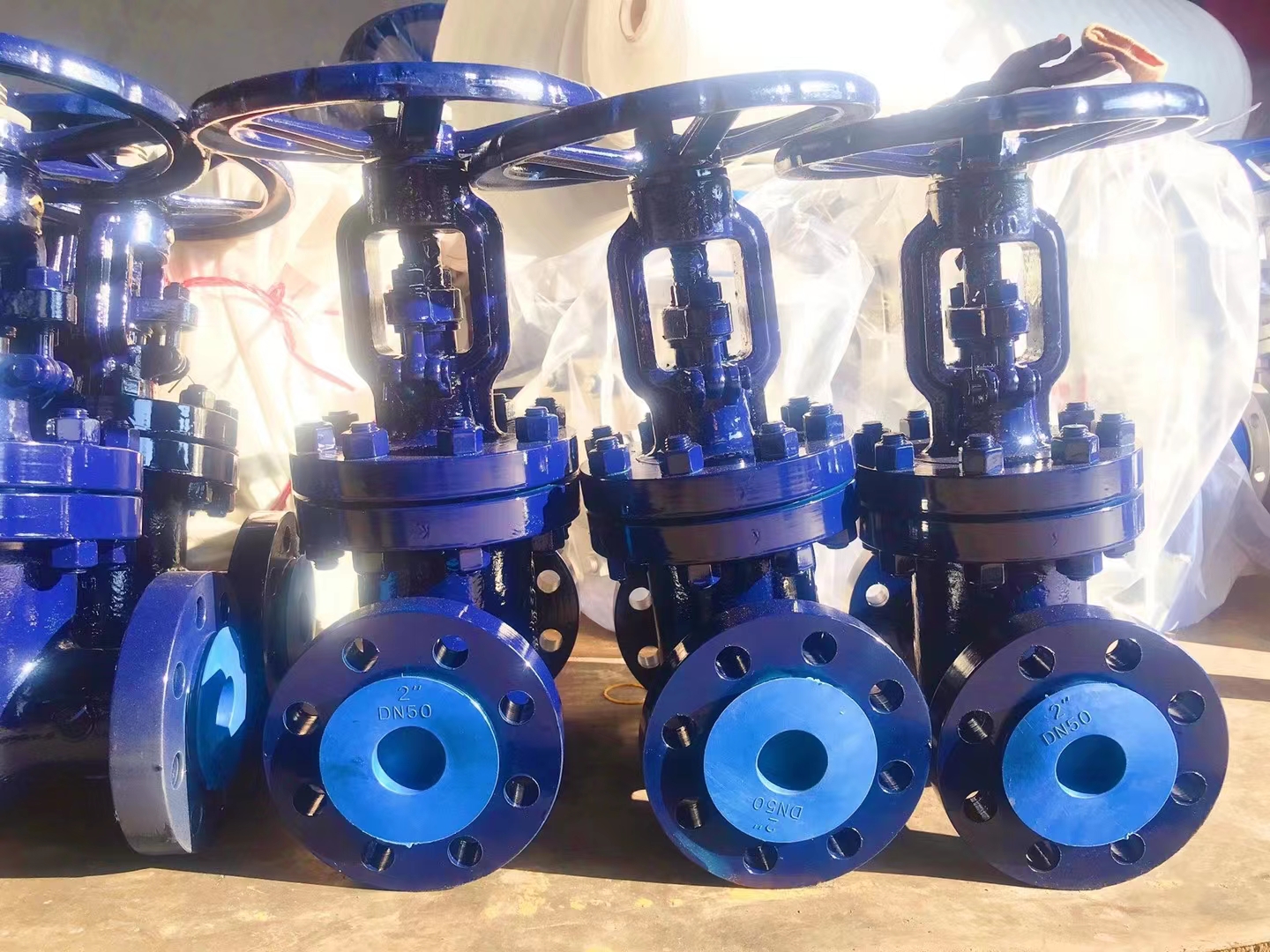

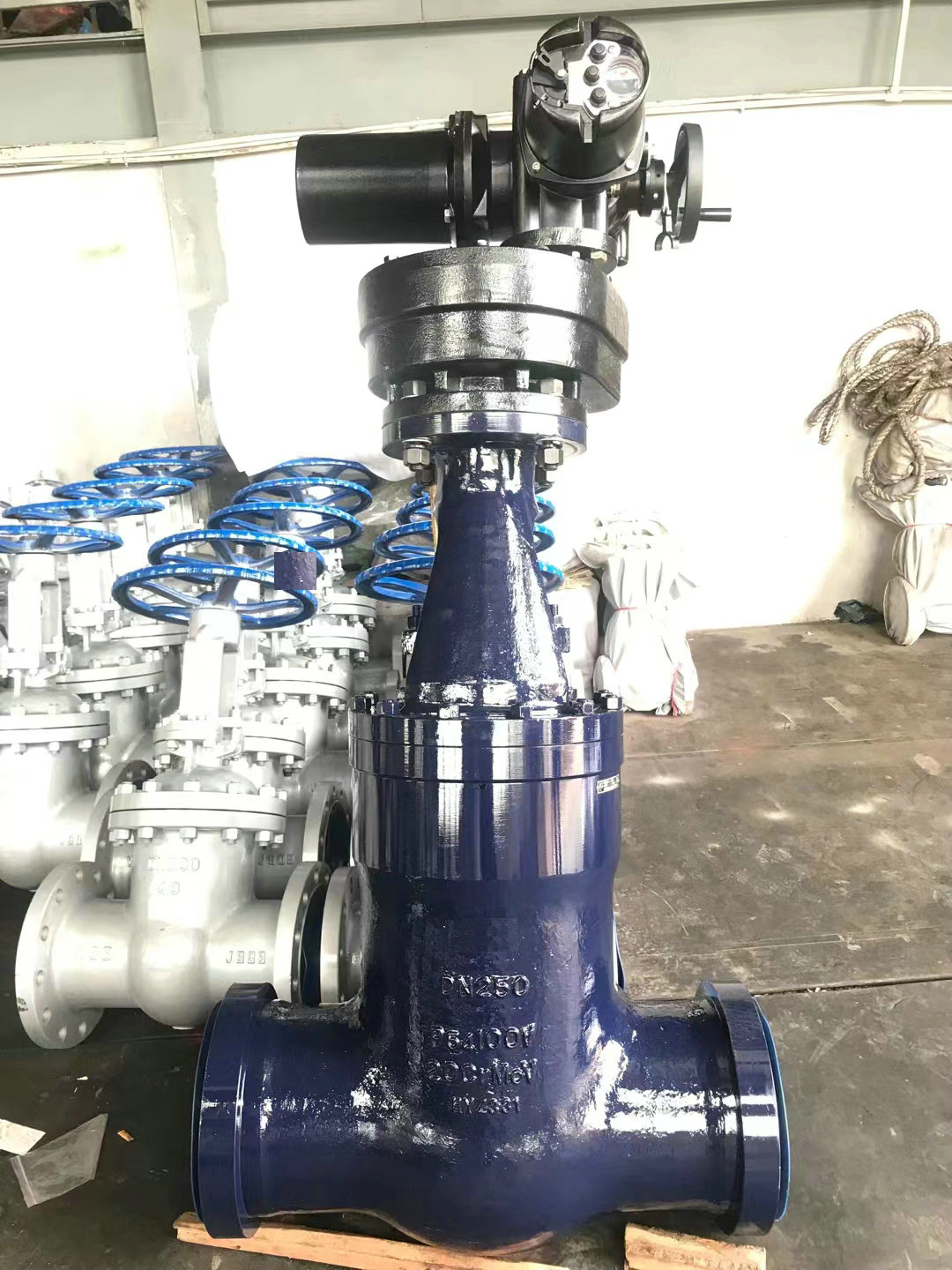

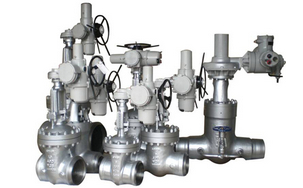

高壓閘閥,高溫高壓閘閥實物圖片：
對接焊端 |
高壓閘閥,高溫高壓閘閥產品型號 |
GB1224
ANSI B16.25 |
Z61Y - 200 |
Z 61Y – P54/100V |
Z61Y - 200 |
Z 61Y - P54/140V |
Z61Y - 250 |
Z 61Y - P54/170V |
Z61Y - 320 |
Z 61Y - P57/170V |
高壓閘閥,高溫高壓閘閥性能規范
型號 |
公稱壓力
PN (MPa ) |
試驗壓力 (MPa ) |
適用溫度 ( ℃ ) |
適用介質 |
強度試驗 |
密封試驗 |
Z 61Y - 160 |
16.0 |
24 |
17.6 |
425 |
水
蒸汽
油品 |
Z 61Y - 200 |
20.0 |
30 |
22 |
Z 61Y - 250 |
25.0 |
37.5 |
27.5 |
Z 61Y - 320 |
32.0 |
48 |
35.2 |
Z 61Y – P54/100V |
P54/100V |
30 |
11 |
540 |
Z 61Y - P54/140V |
P54/140V |
40 |
15.4 |
Z 61Y - P54/170V |
P54/170V |
48 |
19 |
Z 61Y - P57/170V |
P57/170V |
63 |
19 |
570 |
高壓閘閥,高溫高壓閘閥標準與規范
|
設計與制造 |
結構長度 |
壓力 – 溫度等級 |
試驗標準 |
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101
JB/T9092 |
高壓閘閥,高溫高壓閘閥主要零件材料
|
零件材料 |
材料牌號 |
閥 體 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 蓋 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
閥 桿 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
閥 座 |
25 + STL |
304 |
304 |
密封環 ( 墊 片 ) |
增強柔性石墨 / 軟鋼 |
填 料 |
增強柔性石墨 |
閥 桿 螺 母 |
ZCuAl10Fe3 / D2 |
高壓閘閥,高溫高壓閘閥主要外形尺寸結構及重量：
公稱壓力
PN (MPa) |
公稱通徑
DN (mm ) |
尺 寸 ( mm ) |
重 量
( Kg ) |
L |
D |
L1 |
d |
H |
Do |
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
118 |
6 |
20 |
110 |
29 |
11 |
18 |
210 |
130 |
10 |
25 |
120 |
35 |
12 |
23 |
235 |
150 |
13 |
32 |
130 |
43 |
14 |
28 |
258 |
166 |
15 |
40 |
150 |
49 |
15 |
36 |
285 |
180 |
23 |
50 |
170 |
61 |
16 |
45 |
338 |
180 |
35 |
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
118 |
6 |
20 |
110 |
29 |
11 |
18 |
210 |
130 |
10 |
25 |
120 |
35 |
12 |
23 |
235 |
150 |
13 |
32 |
130 |
43 |
14 |
28 |
258 |
166 |
16 |
40 |
150 |
49 |
15 |
36 |
285 |
180 |
25 |
50 |
170 |
61 |
16 |
45 |
338 |
180 |
37 |
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
118 |
6 |
20 |
110 |
29 |
11 |
18 |
210 |
130 |
10 |
25 |
120 |
35 |
12 |
23 |
235 |
150 |
13 |
32 |
130 |
43 |
14 |
28 |
258 |
166 |
16 |
40 |
150 |
49 |
15 |
36 |
285 |
180 |
27 |
50 |
170 |
61 |
16 |
45 |
338 |
180 |
40 |
Z960Y 、Z961Y 電動高溫高壓閘閥主要外形尺寸及重量
公稱壓力
PN (MPa) |
公稱通徑
DN (mm ) |
尺 寸 ( mm ) |
重 量
( Kg ) |
d |
L |
H |
L1 |
L2 |
25.0 |
50 |
43 |
216 |
840 |
363 |
197 |
103 |
65 |
57 |
254 |
915 |
363 |
197 |
110 |
80 |
67 |
305 |
950 |
363 |
197 |
135 |
100 |
84 |
406 |
1164 |
437 |
277 |
234 |
125 |
100 |
483 |
1402 |
437 |
277 |
343 |
150 |
125 |
700 |
1129 |
/ |
/ |
450 |
175 |
150 |
711 |
1650 |
457 |
309 |
638 |
225 |
200 |
864 |
1650 |
554 |
309 |
654 |
300 |
280 |
1067 |
2106 |
764 |
398 |
1973 |
32.0 |
100 |
96 |
533 |
1236 |
437 |
277 |
234 |
125 |
118 |
610 |
1403 |
437 |
277 |
315 |
150 |
148 |
762 |
1403 |
526 |
383 |
672 |
175 |
148 |
762 |
1650 |
554 |
309 |
684 |
225 |
222 |
1041 |
1650 |
554 |
309 |
696 |
350 |
350 |
1250 |
2255 |
554 |
/ |
2605 |
P54/100V |
175 |
148 |
762 |
1650 |
554 |
309 |
683 |
225 |
222 |
1041 |
1650 |
554 |
309 |
704 |
250 |
222 |
1041 |
1795 |
554 |
309 |
1214 |
300 |
294 |
1254 |
2080 |
554 |
309 |
2125 |
P54/140V |
125 |
136 |
600 |
1115 |
/ |
/ |
/ |
175 |
175 |
750 |
1205 |
/ |
/ |
/ |
225 |
217 |
850 |
1490 |
/ |
/ |
/ |
P54/170V |
125 |
98 |
630 |
1230 |
437 |
277 |
312 |
225 |
186 |
1060 |
1680 |
554 |
309 |
1404 |
300 |
278 |
1397 |
2265 |
764 |
/ |
2834 |
350 |
338 |
1550 |
2536 |
715 |
/ |
5591 |
P57/170V |
125 |
124 |
600 |
1115 |
/ |
/ |
/ |
175 |
163 |
750 |
1205 |
/ |
/ |
/ |
225 |
201 |
850 |
1490 |
/ |
/ |
/ |
