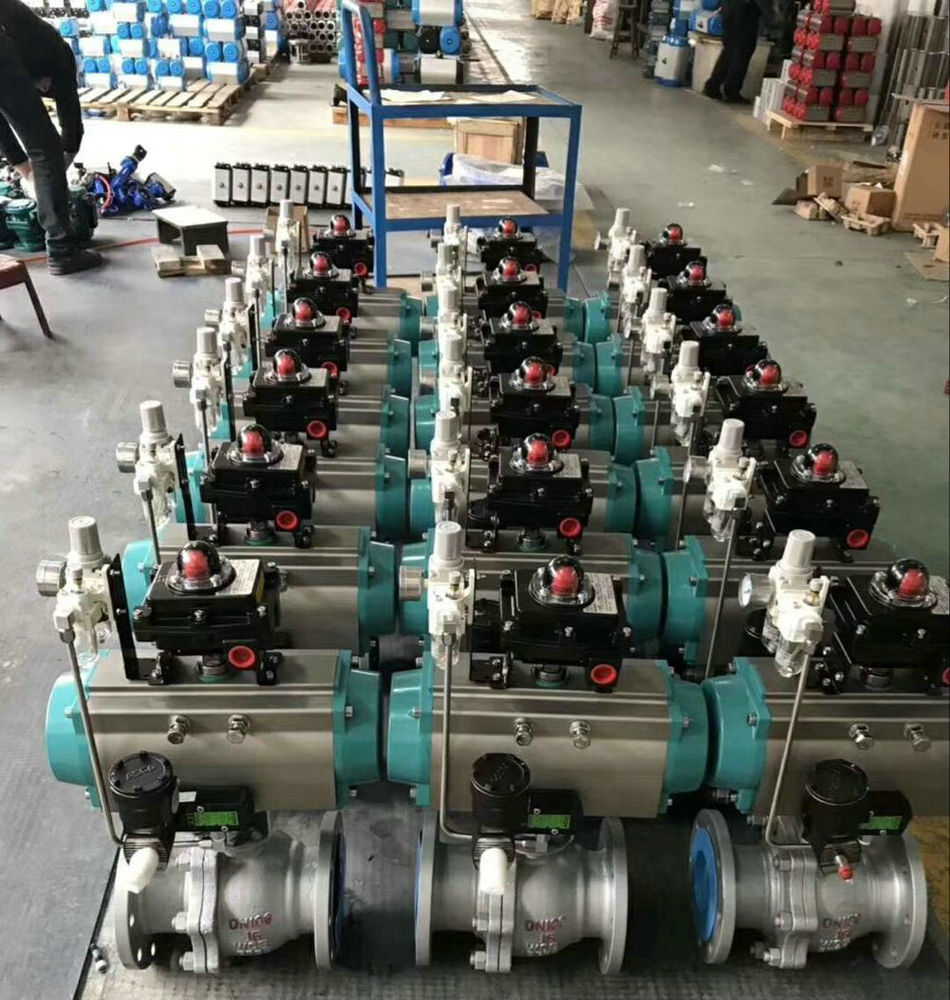

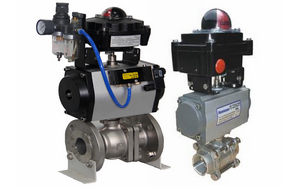

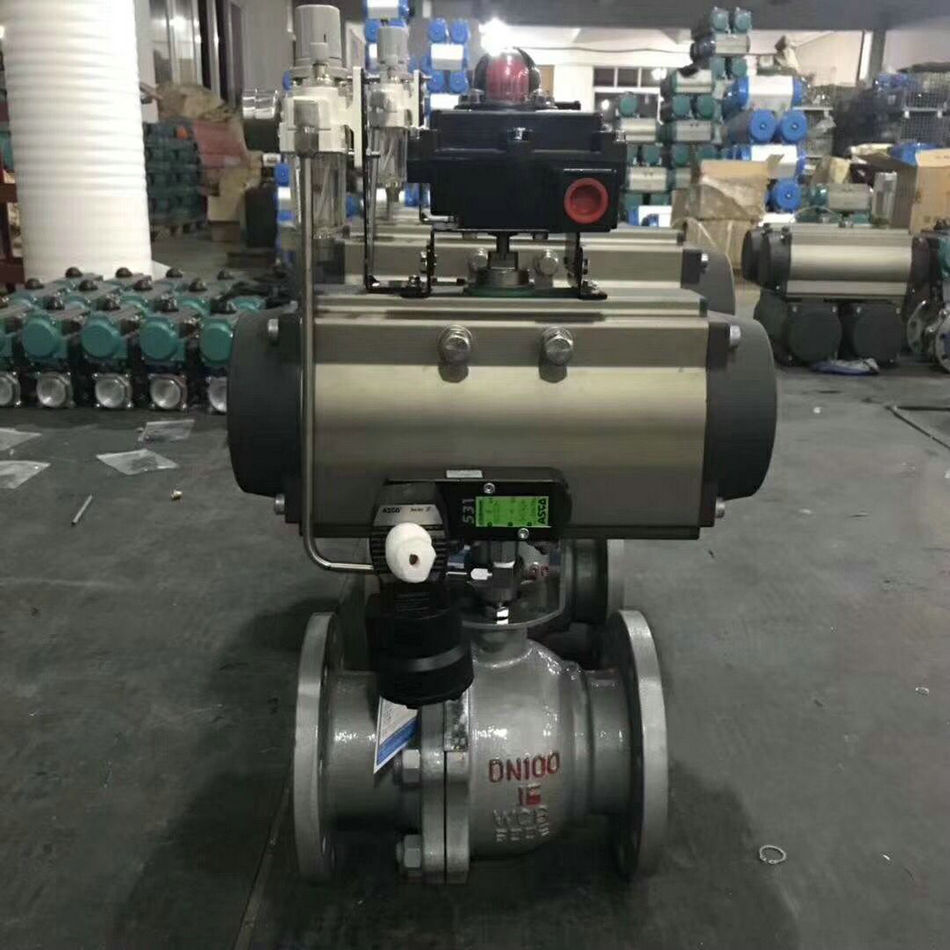

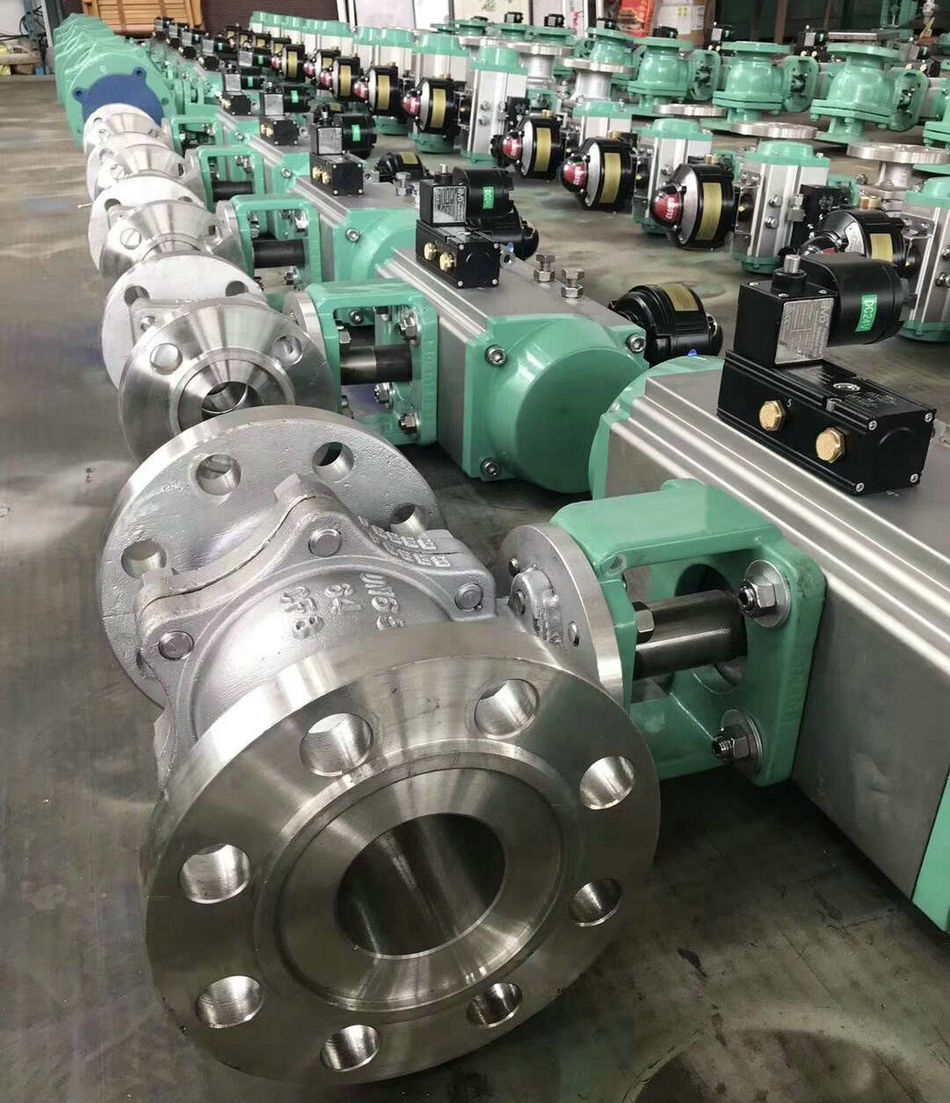

ZSJQ氣動調節球閥是采用角行程氣動執行器及球閥組成。氣動調節球閥是一種轉角為90°的旋轉類球閥，也可稱為"氣動O型調節球閥"。氣動調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開/全閉的動作。氣動調節球閥按其密封性能分為金屬密封與軟密封。氣動調節球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性等特點。氣動調節球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
氣動調節球閥 產品特點
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力好。
5、由于PTFE等材料有好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
參數表：
公稱通徑DN(mm) |
DN15～DN400 |
公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
介質溫度 |
-40～+180℃ -40～+350℃ |
泄漏量 |
0 符合ANSIB16.104 5級標準 |
球體轉角 |
90° |
閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) |
防爆級組 |
dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
電磁閥電源 |
220VAC、24VDC |
氣源壓力 MPa |
0.4～0.7MPa |
固有可調比 R |
100:1 |
流量特性Kv值：
公稱通徑
(DN) |
不同開度角下的Kv值 |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
100 |
9 |
18 |
34 |
71 |
133 |
248 |
398 |
620 |
890 |
150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2253 |
3955 |
5650 |
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
350 |
110 |
221 |
443 |
885 |
1750 |
3541 |
5311 |
7967 |
10950 |
400 |
150 |
303 |
605 |
1113 |
2424 |
4850 |
7275 |
10910 |
15300 |

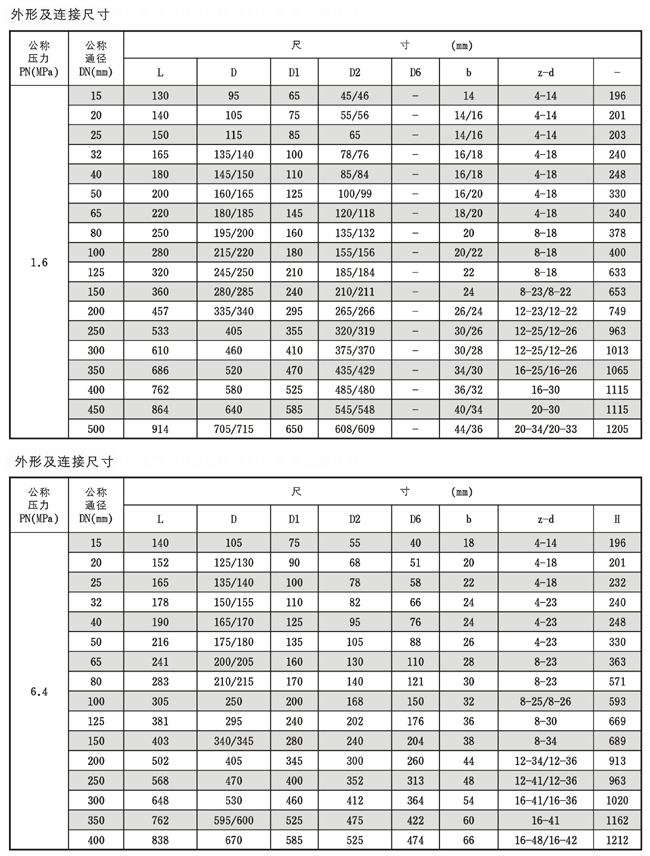

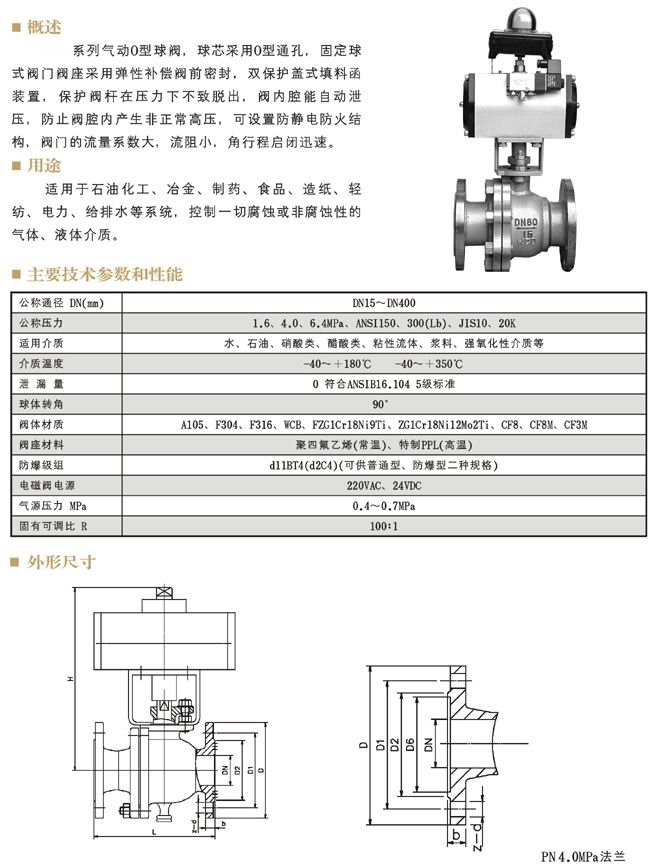

主要外形尺寸：
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GTE63 |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GTD63/GTE83 |
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GTD63/GTE83 |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GTD83/GTE110 |
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GTE110 |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GTD83/GTE110 |
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GTD110/GTE127 |
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GTD127/GTE127 |
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GTD127/GTE160 |
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GTD160/GTE190 |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GTD190/GTE210 |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GTD210/AWS20 |
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW18/AWS25 |
